某喷涂企业VOCs废气处理系统

该企业在喷涂工艺过程中产生油漆废气，总风量10000m³/h ；废气污染物主要有：乙酸乙酯、甲苯、二甲苯、甲乙酮、丙酮等有机混合物，浓度预计在572mg/m³。经过处理后的废气达到《大气污染物综合排放标准》（GB16297—1996）表2中的二级标准。

排放标准

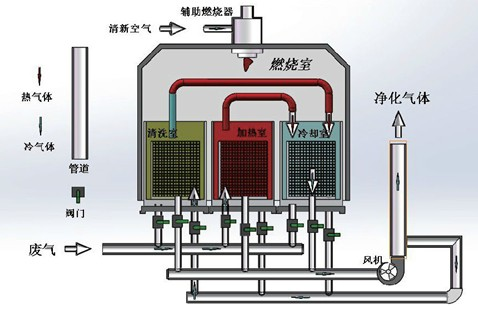

流程图

技术简介

RTO（Regenerative Thermal Oxidizer,简称RTO），再生热氧化分解器，又称蓄热式焚烧器。其基本原理是在高温下（≥760℃）将有机废气氧化生成CO₂和H₂O，从而净化废气，并回收分解时所释出的热量，以达到环保节能的双重目的，是一种用于处理中高浓度挥发性有机废气的节能型环保装置。

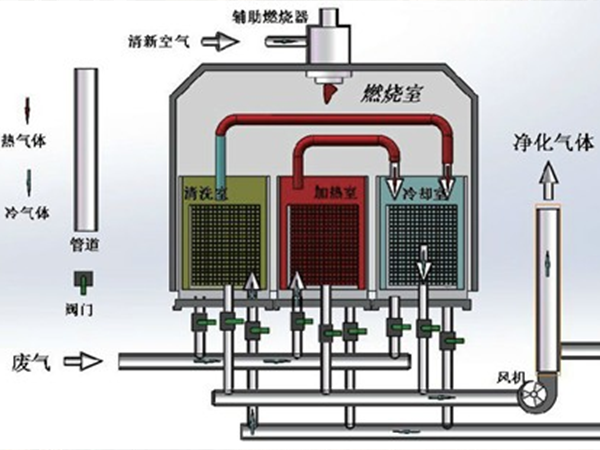

      RTO主体结构由燃烧室、陶瓷填料床和切换阀等组成。该装置中的蓄热式陶瓷填充床换热器可使热能

得到最大限度的回收，热回收率大于95%，处理VOC时不用或使用很少的燃料。若处理低浓度废气，可选装浓缩装置，以降低燃烧消耗。
